使用之前使用以下语句进行Wire库声明

#include <Wire.h>

下表显示了TWI引脚在各种Arduino板上的位置。

Board	I2C / TWI pins
Uno	A4 (SDA), A5 (SCL)
Mega2560	20 (SDA), 21 (SCL)
Leonardo	2 (SDA), 3 (SCL)

注意
一般来说I2C地址有7位和8位的版本。 7位是设备标识码，而第8位则是为了确认设备当前状态是正在写入还是读取。 而Arduino -Wire库始终使用的是7位地址。 如果您使用了8位，则需要删除低位，从而得到0到127之间的地址。但是，地址从0到7 被保留了, 因此您在开发的时候请不要使用它们!!! 可以从8开始使用。
另外，连接SDA / SCL引脚时需要一个上拉电阻。 MEGA 2560开发板上引脚20-21具有上拉电阻。
Wire库的实现使用32字节缓冲区，因此任何通信的数据长度都必须在此限制之内，单次传输中超出的字节将被丢弃。

库函数

函数	用途	参数说明	返回值
begin() begin(address)	初始化Wire库，并以主机或从机身份加入I2C总线。 通常来说这个函数只调用一次。	address（可选）:7位从机的地址； 如果这个参数未指定，则默认以主机身份加入总线。 注:地址从0到7 被保留了, 因此您在开发的时候请不要使用它们!!! 可以从8开始使用。	无
requestFrom(address , quantity) requestFrom(address , quantity, stop)	由主设备用来向从设备请求字节。 请求发送之后可以使用available（）和read（）来接受并读取数据。 从Arduino 1.0.1开始，requestFrom（）接受一个布尔参数来适配某些I2C设备来达到兼容的目的。	address: 设备的7位地址，用于请求字节 quantity: 请求的字节数 stop (bool): 值为true则在请求后发送停止消息，释放总线。值为 false则在请求后发送重启信息，以保持连接处于活动状态。默认值是true。	返回值类型 :byte 返回从设备响应的字节数
beginTransmission(address)	使用指定的地址开始向I2C从设备进行传输。 在调用了Wire.beginTransmission(address)函数之后，使用write()函数对要传输的字节进行队列，并通过调用endTransmission（）进行传输。	address: 要传输数据的目的设备的7位地址	无
endTransmission() endTransmission(stop)	停止与从机的数据传输，与beginTransmission配对使用。	stop(bool): 参数值为true时将在请求后发送停止指令并释放总线; 参数值为false时将在请求后发送重新启动的指令，保持连接状态。	返回值类型:byte 返回传输的状态值： 0: 成功 1: 数据量超过传送缓存容纳限制 2: 传送地址时收到 NACK 3: 传送数据时收到 NACK 4: 其它错误
write(value) wrtie(string) write(data, length)	对于从设备来说: write()用于响应来自主设备的请求，即从设备写入数据 对于主设备来说: write()将数据进行队列, 用以从主设备传输到从设备, 这个函数通常在beginTransmission（）和endTransmission（）之间进行调用。	value: 一个要发送的单字节 string: 一系列要发送的字符串 data: 要作为字节发送的数组数据 length: 要传输的字节数	返回值类型 : byte 返回写入的字节数
available()	available() 函数可用于检查是否接收到数据。该函数将会返回等待读取的数据字节数。 应该在调用requestFrom（）之后再在主设备上调用此函数，或者在从设备的onReceive（）的事件处理函数内的调用此函数。	无	返回缓冲区中可读取的字节数。
read()	读取在requestFrom（）调用后从从设备响应发送到主设备的字节，或从主设备发送到从设备的字节。	无	读取的下一个字符，返回值为接读取到的数据流中的1个字符。 如果没有数据时，返回值为-1
setClock(clockFrequency)	SetClock()函数用于修改I2C通信的时钟频率。 I2C从设备没有最低的工作时钟频率，但是通常以100KHz为基准。	clockFrequency：所需通信时钟的值（以赫兹为单位）。 可接受的值为100000（标准模式）和400000（快速模式）。一些处理器还支持10000（低速模式），1000000（加快速模式）和3400000（高速模式）。请参考特定的处理器文档，以确保支持所需的模式。	无
onReceive(handler)	当从设备接收到来自主机的传输时，注册要调用的函数。	handler：从机接收数据时要调用的函数； 这个函数应该使用一个int参数（用于从主设备读取字节数），并且这个函数不应返回任何内容， 例如： void recHandler(int num)	无
onRequest(handler)	当主设备请求从从设备发送数据时，从设备通过onRequest设置调用的函数。	handler：当主设备请求从从设备发送数据时，从设备要调用的函数。此函数不带参数，不返回任何值，例如： void reqHandler()	无

两块UNO通过IIC进行通讯

所需硬件

• 2块Arduino开发板
• 杜邦线

电路连接

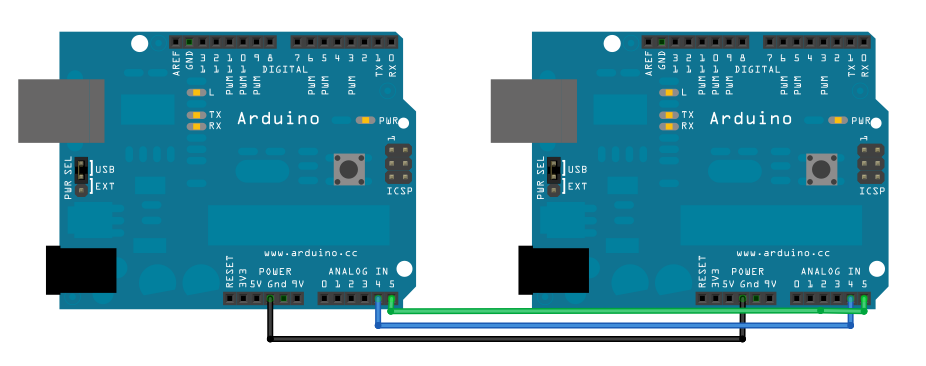

将主设备开发板的引脚4（或SDA数据引脚）和引脚5（或SCL时钟引脚）连接到从设备开发板的对应引脚上。图示电路图以两块UNO为例进行连接

为了保证串口通信的运行，必须通过USB将开发板连接到计算机上并保证各个开发板的供电。

Wire板间通讯电路图Arduino

一、主设备读取,从设备发送

在这个示例中，将使用两块开发板通过I2C通讯协议在主设备读取/从设备发送的方式进行通信。

Arduino UNO主设备通过使用Wire库, 可以请求并读取从唯一寻址的从设备 Arduino UNO发送来的6字节数据。 收到该消息后，便可以在Arduino IDE 串口监视器窗中进行查看。

主设备读取

// 引入Wire库文件
#include <Wire.h>

void setup()
{
    // Wire初始化, 加入i2c总线
    // 如果未指定，则以主机身份加入总线。
    Wire.begin();
    // 初始化串口并设置波特率为9600
    Serial.begin(9600);
}

void loop()
{
    // 向从设备＃8请求6个字节
    Wire.requestFrom(8, 6);
    // 当从从设备接收到信息时值为true
    while (Wire.available())
    {
        // 接受并读取从设备发来的一个字节的数据
        char c = Wire.read();
        // 向串口打印该字节
        Serial.print(c);
    }
    // 延时500毫秒
    delay(500);
}

从设备发送

// 引入Wire库文件
#include <Wire.h>

void setup()
{
    // Wire初始化, 并以从设备地址#8的身份加入i2c总线
    Wire.begin(8);
    // 注册请求响应事件
    Wire.onRequest(requestEvent);
}

void loop()
{
    delay(100);
}

// 每当接收到来自主机的数据时执行的事件函数
// 此函数被注册为事件，调用请见setup（）
void requestEvent()
{
    // 用6个字节的消息进行响应
    Wire.write("hello ");
    // 以此回应主设备的请求
}

二、主设备写入, 从设备接受

在这个示例中，将使用两个开发板通过I2C同步串行协议以主机写入从机接受的方式相互通信。

Arduino UNO（主设备）经过编程，每半秒向唯一寻址的从设备发送6个字节的数据。 从设备收到该消息后，可以在Arduino IDE 的串口监视器窗口中查看该数据。

主设备写入

// 引入Wire库文件
#include <Wire.h>

void setup()
{
    // Wire初始化, 加入i2c总线
    // 如果未指定，则以主机身份加入总线。
    Wire.begin();
}

// 定义一个byte变量以便串口调试
byte x = 0;

void loop()
{
    // 将数据传送到从设备＃8
    Wire.beginTransmission(8);
    // 发送5个字节
    Wire.write("x is ");
    // 发送一个字节
    Wire.write(x);
    // 停止传送
    Wire.endTransmission();

    x++;
    delay(500);
}

从设备接受

// 引入Wire库文件
#include <Wire.h>

void setup()
{
    // Wire初始化, 并以从设备地址#8的身份加入i2c总线
    Wire.begin(8);
    // 注册接受事件函数
    Wire.onReceive(receiveEvent);
    // 初始化串口并设置波特率为9600
    Serial.begin(9600);
}

void loop()
{
    delay(100);
}

// 每当接收到来自主机的数据时执行的事件函数
// 此函数被注册为事件，调用请见setup（）
void receiveEvent(int howMany)
{
    // 循环读取数据(除了最后一个字符)
    while (1 < Wire.available())
    {
        // 接收字节数据并赋值给变量c(char)
        char c = Wire.read();
        // 打印该字节
        //太极创客团队 / Taichi-Maker (www.taichi-maker.com)
        Serial.print(c);
    }
    // 以int整数的形式接受字节数据并赋值给x(int)
    int x = Wire.read();
    // 打印该int变量x
    Serial.println(x);
}
