逻辑运算模块对其输入进行逻辑运算，然后输出结果。逻辑运算采用为“真” 或“伪”的输入，生成“真/伪”输出。可用逻辑运算有 AND、OR、XOR 和 NOT。

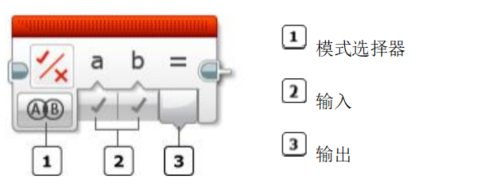

逻辑运算模块

通过使用模式选择器选择模式，来选择要使用的逻辑运算。模块会基于输入计算结果，如此表所示。

模式		使用的输入	结果
	AND	A，B	如果 A 和 B 都为“真”，则为“真”，否则为“伪”
	OR	A，B	如果 A 或 B 中任一个（或同时）为“真”，则为“真”，如果 A 和 B 都为“伪”，则为“伪”
	XOR	A，B	如果 A 和 B 中只有一个为“真”，则为“真”，如果 A 和 B 都为“真”，则为“伪”，如果 A 和 B 都为“伪”，则为“伪”
	NOT	A	如果 A 为“伪”，则为“真”，如果 A 为“真”，则为“伪”

示例

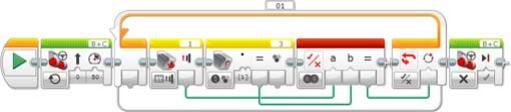

此程序使机器人向前驱动，直至按压了触动传感器或颜色传感器检测到黑色。它使用逻辑 OR 模式将两个传感器模块的输出合并为单个“真”或“伪”结果。“真”结果告知循环结束，然后机器人停止。

逻辑运算模块的输入提供用于逻辑运算的值。通常，会使用数据线从其他编程模块的输出提供这两个输入值。

模块的输出提供运算的结果。要使用该输出，请使用数据线将其连接到另一个编程模块。

输出	类型	备注
结果	逻辑	逻辑运算的结果（“真”或“伪”）
