Arduino中使用TM1650四位数码管

四位数码管由四个独立的七段数码管组成，每个数码管可以显示0-9的数字。

【Arduino开发指南】

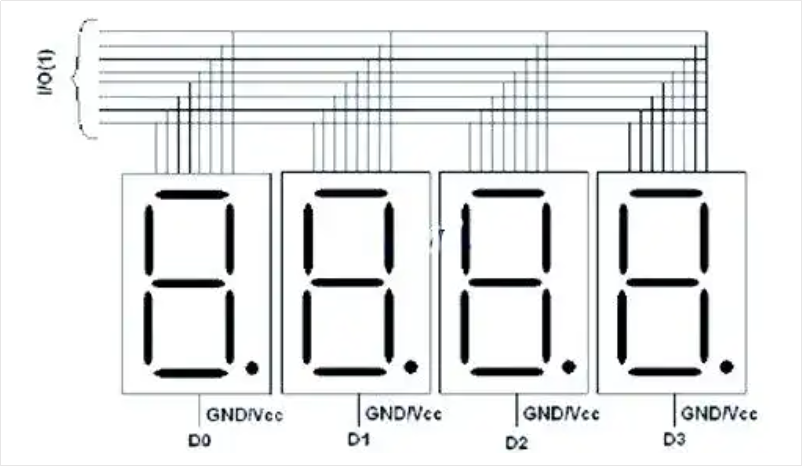

四位数码管由四个独立的七段数码管组成，每个数码管可以显示0-9的数字。它们通常有共阴或共阳两种类型，共阴数码管的阴极连接在一起，共阳数码管的阳极连接在一起，如下图所示：

四位数码管引脚较多，一般搭配驱动芯片来使用以节省I/O端口，常见的驱动芯片有74HC595、TM1650、TM1637等，本文使用TM1650驱动的四位数码管模块。

TM1650是一种带键盘扫描接口的LED驱动控制专用电路，只需要通过二个引脚（SCL和SDA）与MCU通讯就可以完成数码管的驱动，可节省MCU引脚资源。

安装TM1650库

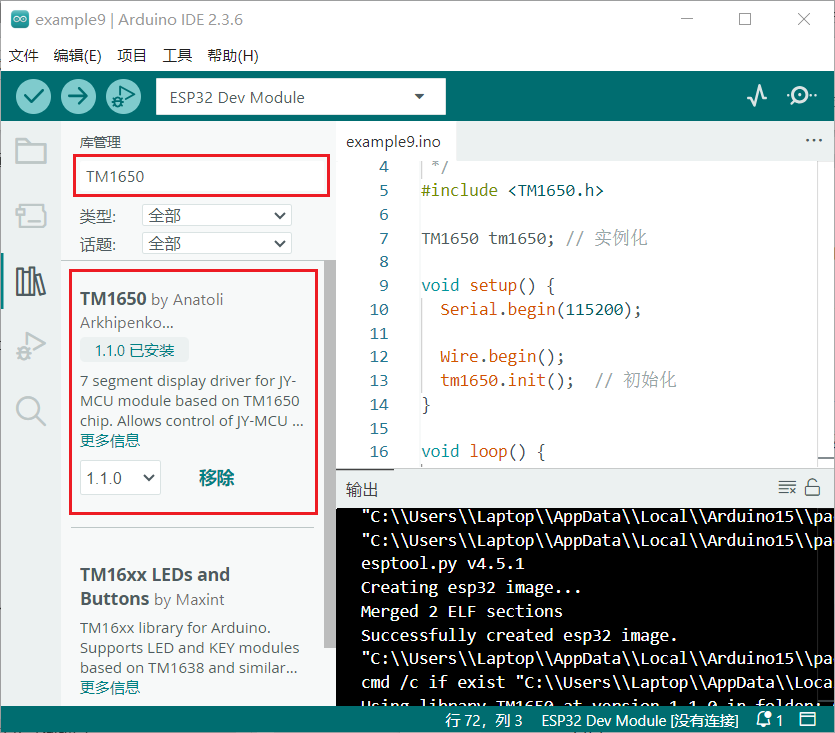

在arduino.cc网站的library频道搜索“tm1650"，下载最新版本的zip文件，通过“导入库”->“添加.zip库”方式安装，安装后查看验证。

Arduino中使用TM1650四位数码管

实例

硬件连线：CLK引脚接SCL、DIO引脚接SDA

#include <TM1650.h>

TM1650 tm1650; // 实例化

void setup() {
  Serial.begin(115200);

  Wire.begin();
  tm1650.init();  // 初始化
}

void loop() {
  tm1650.displayOff();
  tm1650.displayString("____");
  tm1650.setBrightness(TM1650_MIN_BRIGHT);
  tm1650.displayOn();
  Serial.println("显示：____");
  delay(1000);

  char line[] = "1234";
  tm1650.displayString(line);
  Serial.println("显示：1234");
  tm1650.setBrightnessGradually(TM1650_MAX_BRIGHT);
  delay(2000);
  tm1650.setBrightnessGradually(TM1650_MIN_BRIGHT);
  tm1650.displayOff();
  delay(1000);

  tm1650.displayString("abcd");
  Serial.println("显示：abcd");
  tm1650.displayOn();
  delay(2000);

  Serial.println("滚动显示：1234567890abcdefghjlnop");
  if (tm1650.displayRunning("1234567890abcdefghjlnop")) {
    while (tm1650.displayRunningShift()) delay(500);
  }
  delay(2000);

  Serial.println("亮度交替调节（5次）");
  for (int i = 0; i<5; i++) {
    tm1650.setBrightness(1);
    delay(200);
    tm1650.setBrightness(7);
    delay(200);
  }

  Serial.println("逐个闪烁显示：小数点（5次）");
  for (int i = 0; i<5; i++) {
    for (int j = 0; j<4; j++) {
      tm1650.setDot(j,true);
      delay(200);
    }
    for (int j = 0; j<4; j++) {
      tm1650.setDot(j,false);
      delay(200);
    }
  }

  String chars = "ABCD";
  Serial.println("在指定位显示字符");
  for (int i=0; i<chars.length();i++) {
    tm1650.clear();
    byte b = ((byte) chars[i]) & 0b01111111;
    tm1650.setPosition(i,  TM1650_CDigits[b]);
    Serial.println("在指定位显示字符");
    delay(2000);
  }

  String numbers = "5678";
  Serial.println("在指定位显示数据");
  for (int i=0; i<numbers.length(); i++) {
    tm1650.clear();
    byte b = ((byte) numbers[i]) & 0b01111111;
    tm1650.setPosition(i,  TM1650_CDigits[b]);
    Serial.println("在指定位显示字符");
    delay(2000);
  }
}

关于TM1650库的更多信息，请访问以下网站：
https://github.com/arkhipenko/TM1650
