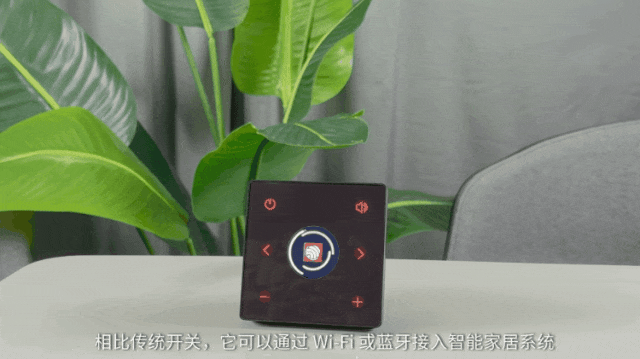

实物展示

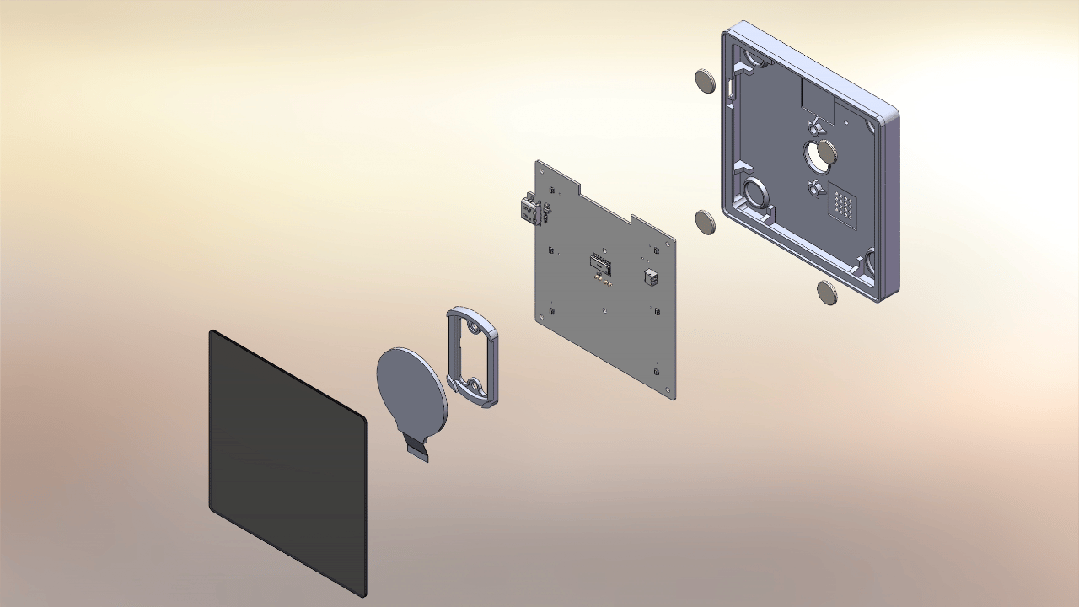

3D 爆炸渲染图

项目简介

随着生活品质的不断提升，智能家居不断走进千家万户，同时一款设计精美、体积小巧、操作简便的全屋智能家居控制面板也成为每个家庭的新宠。它不仅能够提升您的居住体验，更能以前所未有的便捷方式管理家中的一切。

ESP-HaloPanel 是一款基于 ESP32-C2 系列模组（ESP8684-WROOM-02C-N4）开发的超低成本智能家居面板，面板中央配备一个 1.28 寸圆形屏幕用于显示信息，屏幕周围均匀分布了 6 个触摸按键，用于控制操作。它通过 Wi-Fi 接入 Home Assistant 智能家居系统来实现对多设备的快捷控制。同时具备三个功能界面，分别用于洗衣机控制、灯光控制和温度控制。

供电方式

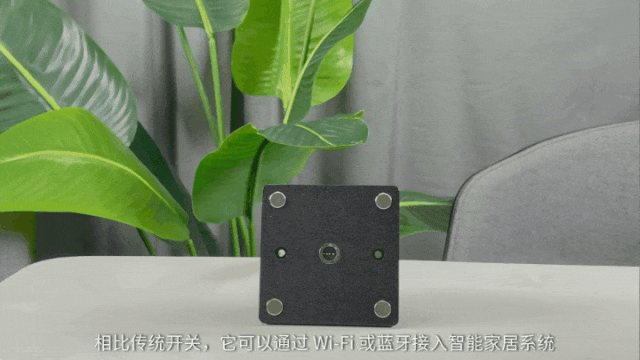

ESP-HaloPanel 支持磁吸底座 、锂电池和 USB 三种供电方式。既可以长时间吸附在墙壁上使用，也可以拿在手里当做遥控器使用，还支持通过 USB 线进行常供电，具有较强的使用灵活性。

功能说明

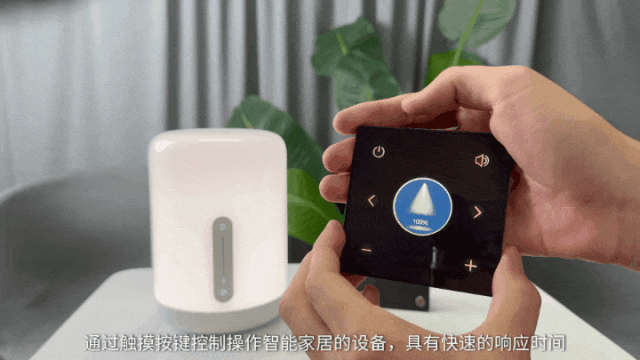

ESP-HaloPanel 以其触摸按键控制智能家居设备，不仅提供了一种直观而便捷的操作方式，还确保了快速响应时间，让智能生活体验更加流畅和高效。

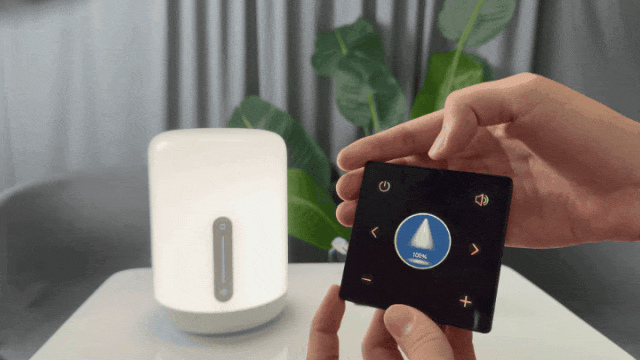

• 控灯演示

与传统开关相比，ESP-HaloPanel 提供了更灵活的灯光控制方式，允许用户轻松调整灯光的亮度和颜色，以适应不同场景和个人喜好，带来更加个性化和舒适的照明体验。

• UI 交互

乐鑫推出的先进屏幕优化方案，采用分段解码和内存映射技术，能够在资源受限的 ESP32-C2 芯片上实现流畅的 UI 动画效果，同时保持帧率的稳定性。

此外，用户可以根据自己的需求，灵活定义 UI 界面和交互逻辑，为产品带来个性化的用户体验。这一方案不仅提升了设备的性能，也为用户提供了更大的创造空间。

• 模式切换

通过长按静音键，您可以关闭按键提示音，实现在不同场景下的模式切换，享受更为宁静的操作体验。再次长按该键即可轻松恢复提示音，操作简便，随心而动。

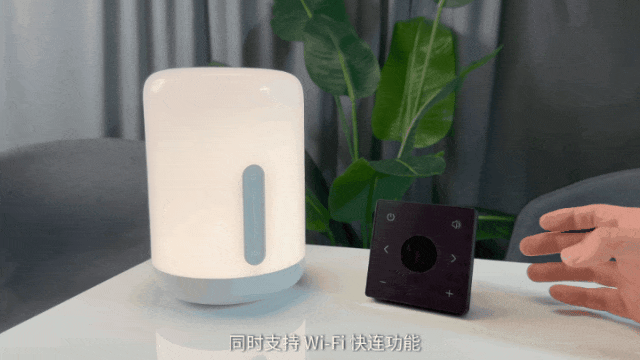

• 睡眠唤醒

在节能领域，ESP32-C2 芯片表现卓越，它支持高节能的低功耗模式。其轻睡眠（Light-Sleep）模式下支持 Wi-Fi 保活；而深度睡眠（Deep-Sleep）模式则能够将设备的平均电流消耗降至仅 5 μA，可以显著延长电池使用寿命。

此外，ESP32-C2 通过检测 RTC GPIO 的电平实现了快速唤醒功能。同时结合了 Wi-Fi 快连功能，支持从深度睡眠（Deep-Sleep）模式唤醒并成功建立 Wi-Fi 连接仅需 300 毫秒，为用户提供了丝滑且高效的功耗管理体验。

硬件说明

ESP-HaloPanel 的硬件系统由以下部分组成：

• 主 MCU：ESP8684-WROOM-02C-N4 * 1

• 显示模块：1.28 寸圆形 LCD * 1 (Driver IC GC9A01)

• 触摸按键模块：BS8112A-3 触摸 IC * 1

• 按键背光模块：WS2812B-2020 * 6

• 蜂鸣器模块：Buzzer * 1

• 稳压模块：HE9073A33M5R LDO * 1

• 锂电池充电模块：锂电池充电 IC TP4056 * 1

• 亚克力面板 * 1

• 其他物料（电阻、电容、MOS 管、三极管等）

该项目硬件方案已开源立创开源硬件平台：

https://oshwhub.com/esp-college/esp-halopanel
