如何利用 ESP-NOW实现运动按钮联动？三种玩法任选！

本文主要介绍了 ESP-NOW 技术在物联网中的应用。ESP-NOW 是乐鑫公司的无连接 WiFi 通信协议，通过设备 MAC 地址识别和通讯，适合多设备低功耗低延迟数据传输。

【ESP32开发指南】

概述

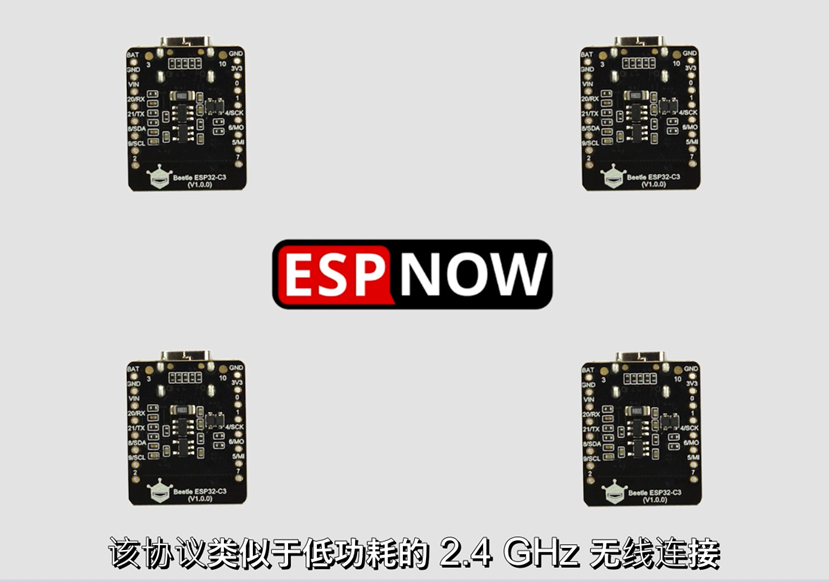

ESP-NOW是一种由乐鑫公司定义的无连接WiFi通信协议，类似于低功耗的2.4GHz无线连接。 ESP-NOW在通信前需要对设备进行配对，配对完成后连接是安全、点对点且持久的，适合于多设备的低功耗低延迟数据传输。 但同时也与传统WiFi不同，ESP-NOW不需要路由器或接入点，而是通过设备MAC地址进行识别和通讯。

如何利用 ESP-NOW实现运动按钮联动？三种玩法任选！

（图片来源：DFRobot）

接下来，我们来看一看由 DFRobot 提供的 Beetle ESP32-C3 。它不仅支持 ESP-NOW 通信，还具备低功耗和小尺寸的优势。

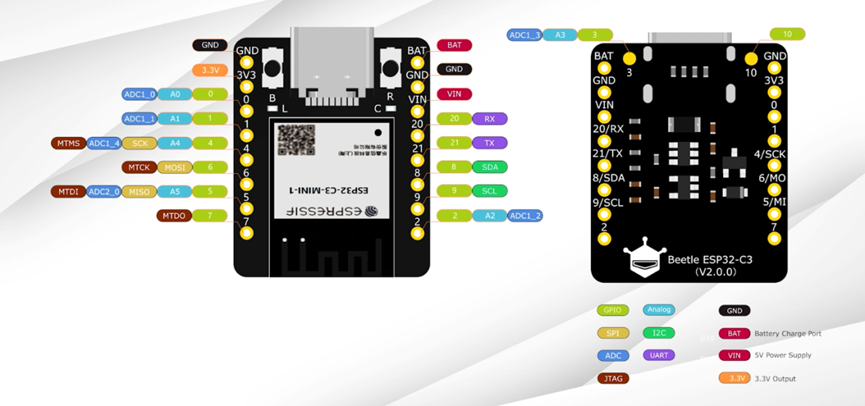

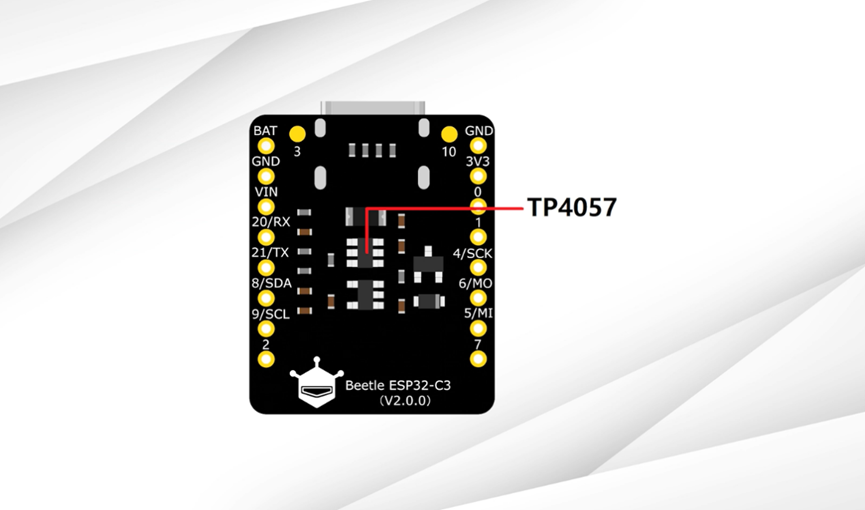

Beetle ESP32-C3 在仅有硬币大小的体积上，引出了 多达 13 个 I/O 口 ，同时主控板还 集成锂电池充电管理功能 ，可以直接连接锂电池，不需要外围模块。

如何利用 ESP-NOW实现运动按钮联动？三种玩法任选！

如何利用 ESP-NOW实现运动按钮联动？三种玩法任选！

（图片来源：DFRobot）

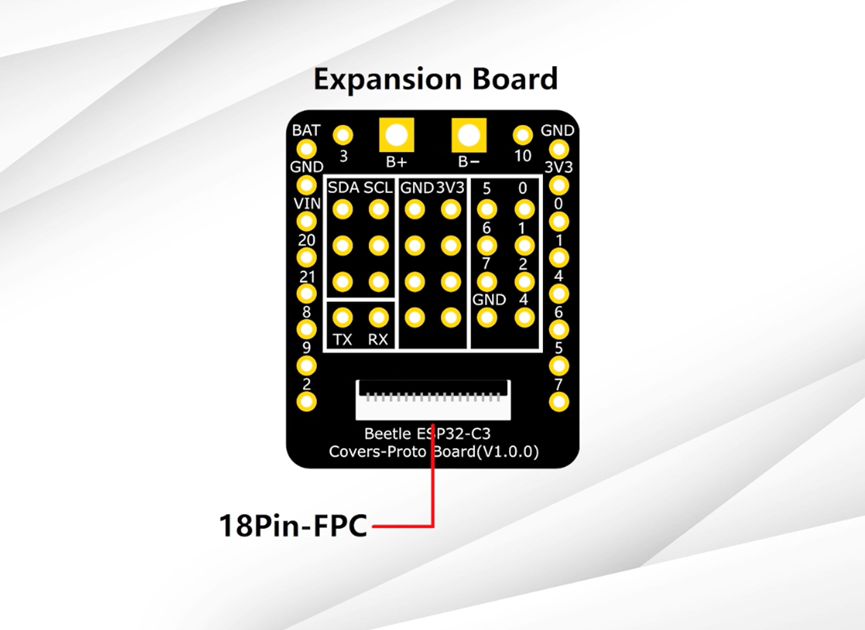

Beetle ESP32-C3 配套的扩展板在未增加太大体积的情况下，引出了更多的接口，在制作项目时 焊接更加方便 。板载的GDI显示屏接口，解决使用屏幕时的接线烦恼。Beetle ESP32-C3 支持Wi-Fi和Bluetooth 5 (LE)双模通讯，并且拥有详细的示例教程，通过教程可以轻松地使用控制器的无线功能，连接物联网平台。

如何利用 ESP-NOW实现运动按钮联动？三种玩法任选！

（图片来源： DFRobot）

DFRobot 的 Beetle 系列开发板以其小巧且功能强大的设计着称，非常适合空间有限的项目。无论在性能还是灵活性方面，相信它们都能够完美满足大家的需求。

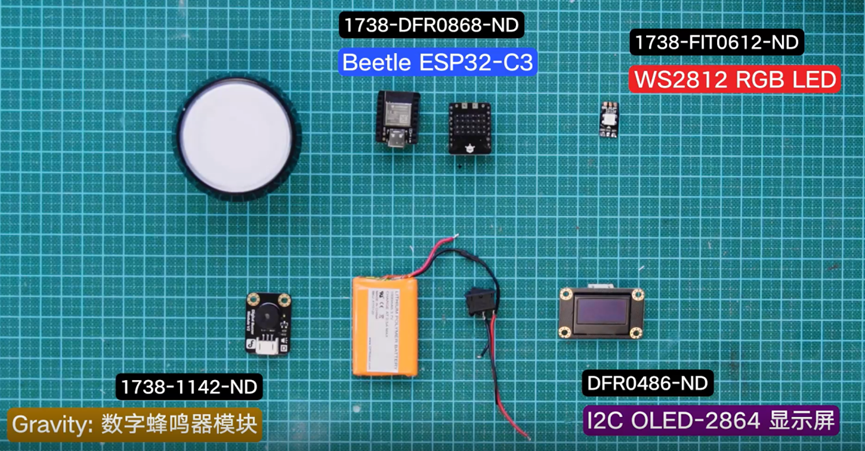

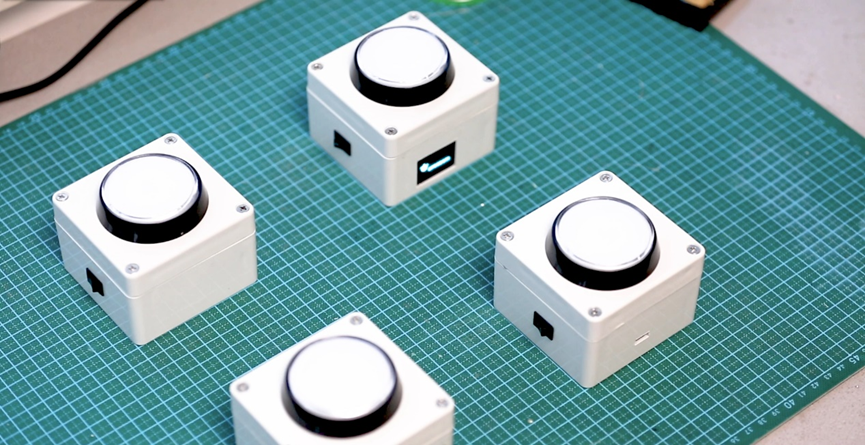

接下来介绍基于Beetle ESP32-C3开发板的 运动按钮 项目。Beetle ESP32-C3具有小尺寸、低功耗、支持WiFi和蓝牙等优点, 非常适合该项目。项目包括4个运动按钮、WS2812灯带、蜂鸣器等组件，通过ESP-NOW实现设备间的同步和交互。项目设计了3种游戏模式: 打地鼠、接力和击鼓传花, 可以用于多人游戏或智能家居控制等应用场景。

如何利用 ESP-NOW实现运动按钮联动？三种玩法任选！

（图片来源：DFRobot）

如何利用 ESP-NOW实现运动按钮联动？三种玩法任选！

如何利用 ESP-NOW实现运动按钮联动？三种玩法任选！

（图片来源：DFRobot）

硬件组装完成后，进入编程环节。首先我们将使用 Arduino IDE 来编写和上传代码。如果你习惯使用其他编程环境，也可以选择自己熟悉的工具和代码。选取 Arduino 中的 ESP-NOW 的示例代码，我们来看看 ESP-NOW 的能力到底怎么样。

如何利用 ESP-NOW实现运动按钮联动？三种玩法任选！

（图片来源：DFRobot）

上传烧录以后我们就可以看到，发射和接收信息的延时是 2~4 ms 左右，单向传播的延时约为 2 ms 左右，相当于 1/100 秒，速度非常快。

如何利用 ESP-NOW实现运动按钮联动？三种玩法任选！

（图片来源：DFRobot）

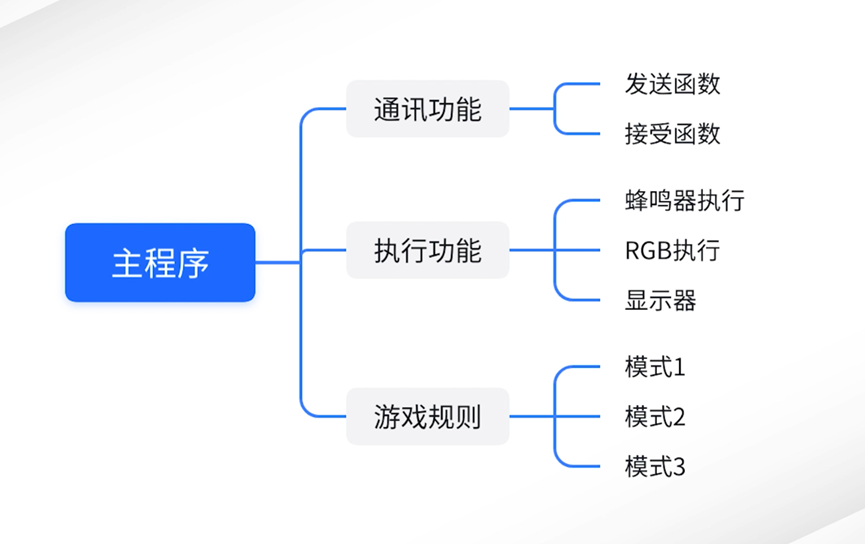

确保每个设备都能正常识别和通信后，接下来就可以进入下一步的功能实现。为了方便大家理解，这里用脑图的方式将程序结构做了梳理，供大家参考。

如何利用 ESP-NOW实现运动按钮联动？三种玩法任选！

（图片来源：DFRobot）

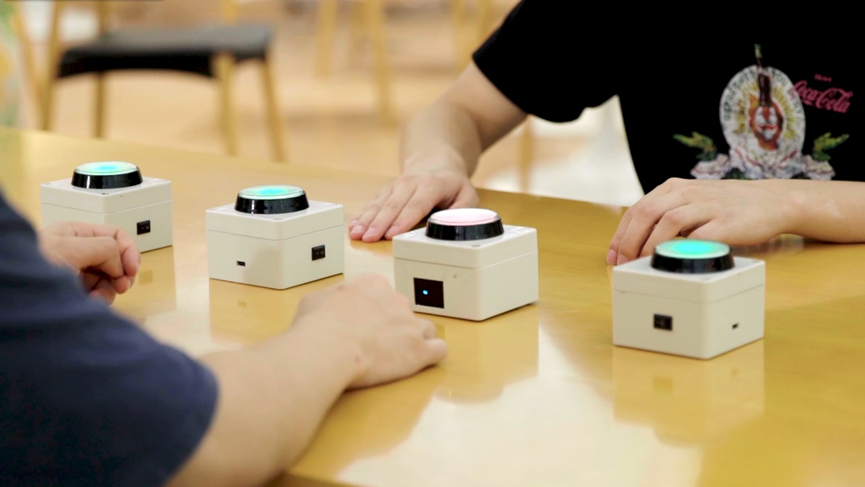

现在和大家简单说下游戏规则的设置。在现有的程序里预设了三个模式，可以用短按来选择，长按 3 秒来确认选择。需要切换的时候，随时可以用长按来进入菜单。

模式 1 是打地鼠模式，这个模式下，我们的程序会随机在 4 个运动按钮上出现红色的信号，需要在最短时间内按下，才能获得成绩。

如何利用 ESP-NOW实现运动按钮联动？三种玩法任选！

（图片来源：DFRobot）

模式 2 是接力模式，在这个模式下，每按一次运动按钮上出现绿色按钮，下一个运动按钮就会变成另外一个颜色，也就是说你需要依次按动按钮，这个时候就是接力模式。

如何利用 ESP-NOW实现运动按钮联动？三种玩法任选！

（图片来源：DFRobot）

模式 3 是击鼓传花模式，进入此模式时 4 个按钮依次循环亮蓝灯，按下带屏幕的主按钮，此时亮蓝灯的那个按钮，就是被选中的“天之骄钮”了。

如何利用 ESP-NOW实现运动按钮联动？三种玩法任选！

（图片来源：DFRobot）

在这个项目中， 按钮的状态将通过 ESP-NOW 实时同步到所有设备 ，LED 和蜂鸣器会根据按钮状态作出相应的反馈。此外，此项目还可以展示不同的游戏模式，比如多人对战或合作模式，让大家看到这个项目在实际应用中的各种可能性和互动方式。

运动按钮项目不仅可以用于简单的游戏和互动，还可以扩展到其他领域，比如智能家居控制器、物联网项目等。欢迎大家发挥创意，探索 ESP-NOW 和 DFRobot 开发板的更多可能性。无论是改进现有项目，还是开发新的应用，这些技术都能为你带来无限的创作空间。

来源：https://www.eeworld.com.cn/emp/DigiKey/a387773.jspx
