Arduino ADC

ADC代表模数转换器,用于将模拟输入电压转换为数字形式。
在Arduino UNO板中,有一个多通道10位ADC。这里,10位意味着0-3.3V或0-5V的输入电压被映射成范围0到1023的数字值。Arduino UNO上共有6个ADC引脚。这些引脚是A0~A5。为了最简单地理解这一点,我们将使用电位计和Arduino UNO板创建一个电路。在这个电路中,我们将使用电位计向Arduino UNO提供模拟电压。

带Arduino UNO的电位器电路图
Arduino ADC
在Arduino编程中,我们将使用analogRead()函数读取模拟电压并将其转换为数字。
语法是:analogRead(Pin_name)。必须指定想从中读取模拟电压的引脚。
下面是从电位计读取模拟电压的示例代码。
int ang_pin=A0; //指定模拟量引脚
void setup()
{
  pinMode(ang_pin,INPUT); //设置为输入模式
  Serial.begin(9600);
}
void loop()
{
  int ang_data=analogRead(ang_pin); //读取模拟量并转换
  Serial.print("Analog Data:");
  Serial.print(ang_data); //输出数据 0-1023
  Serial.print(",");
  Serial.println(ang_data * 5.0 / 1024); //输出电压值
  delay(500);
}
将数据打印到串行监视器上,最后给出500毫秒的延迟。
Arduino ADC

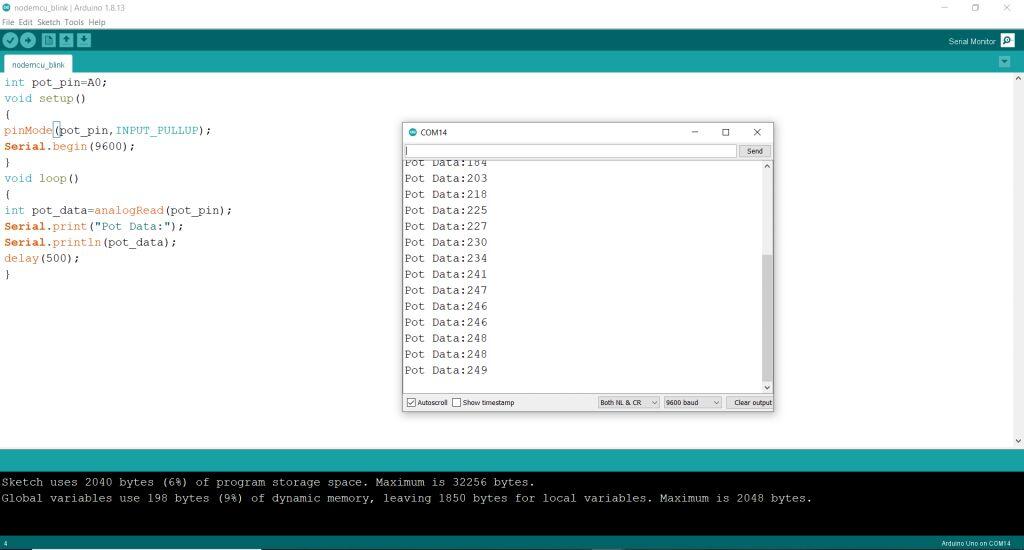

在串行监视器中能看到,输出的数据在0到1023之间。因此,ADC将0至5伏之间的电压,转换为了0至1023间的数值。假设输入电压是1伏,那么它的等效数字值将是204。你会在串行监视器上看到204。类似地,如果输入电压为2伏,你会看到408。
