Hello，我是伊娃老师，硬件的显示离不开各种屏幕，TFT则是常用的屏幕之一，但使用中很容易各种踩坑，但只要跟着我，坑都能避免，那就一起点亮TFT屏幕吧！我将详细介绍如何在Arduino环境中使用ESP32板，通过TFT_ESPI库，轻松地点亮TFT屏幕。

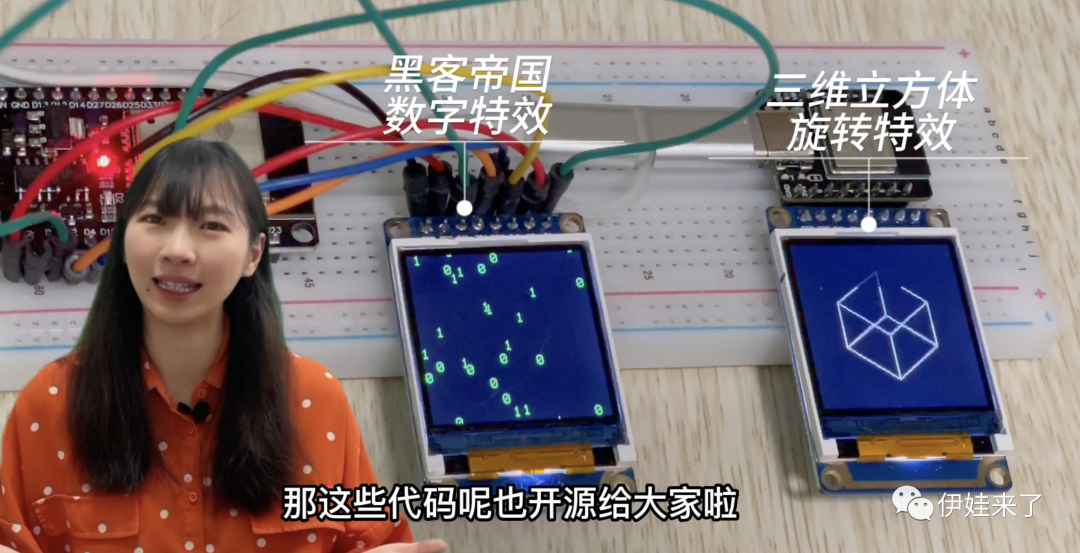

其中也附上好玩的案例，代码也开源给大家了，文章最下方就是了。

准备开发环境

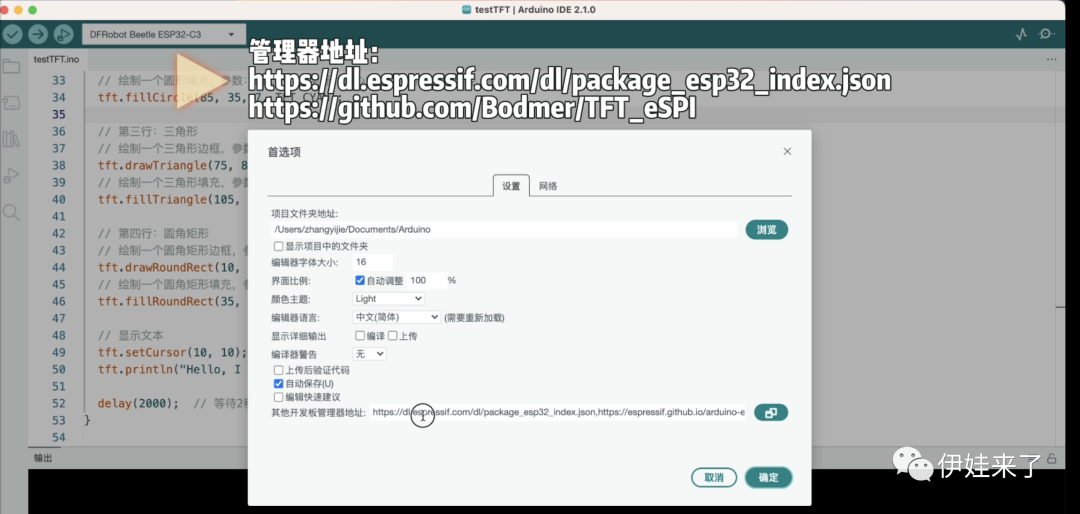

安装Arduino开发环境：下载并安装Arduino IDE，确保你使用的是最新版本。添加ESP32开发板支持：在Arduino IDE中，打开“首选项”，在“附加开发板管理器网址”中添加ESP32的支持链接，并通过开发版管理器安装ESP32开发板。

https://dl.espressif.com/dl/package_esp32_index.json

https://github.com/Bodmer/TFT_eSPI

导入所需库

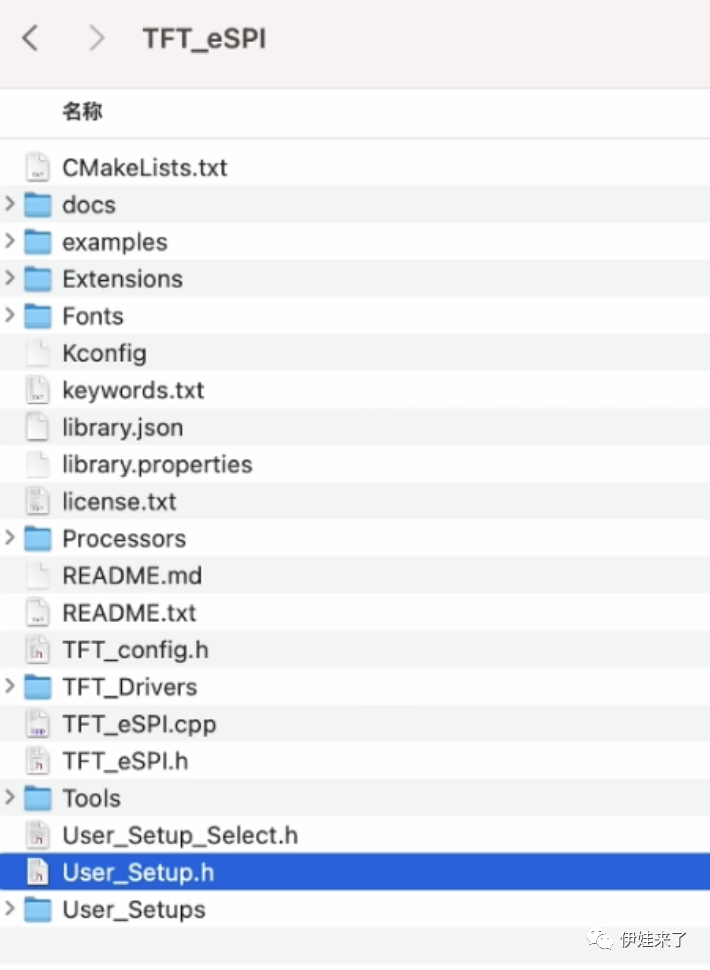

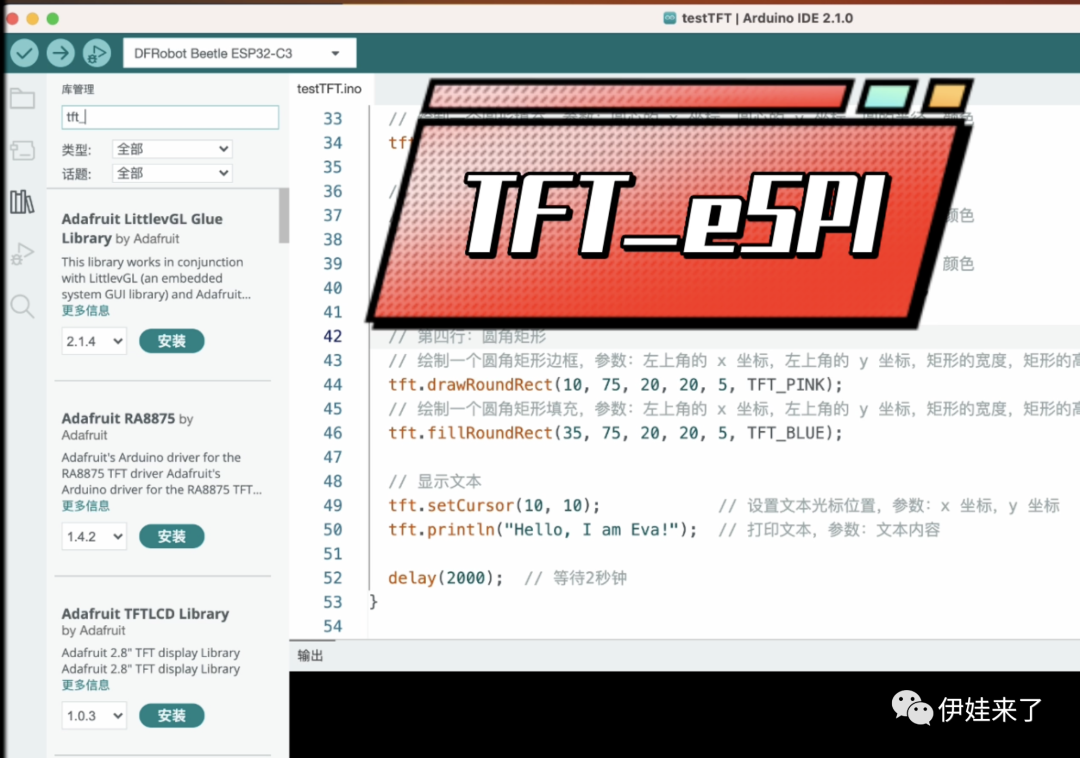

下载TFT_ESPI库：在Arduino IDE中，通过“库管理器”搜索并安装TFT底线ESPI库。

设置引脚连接

查找ESP32板和TFT屏幕的引脚图：根据你使用的ESP32型号和TFT屏幕型号，查找它们的引脚图和引脚定义。

修改屏幕驱动设置

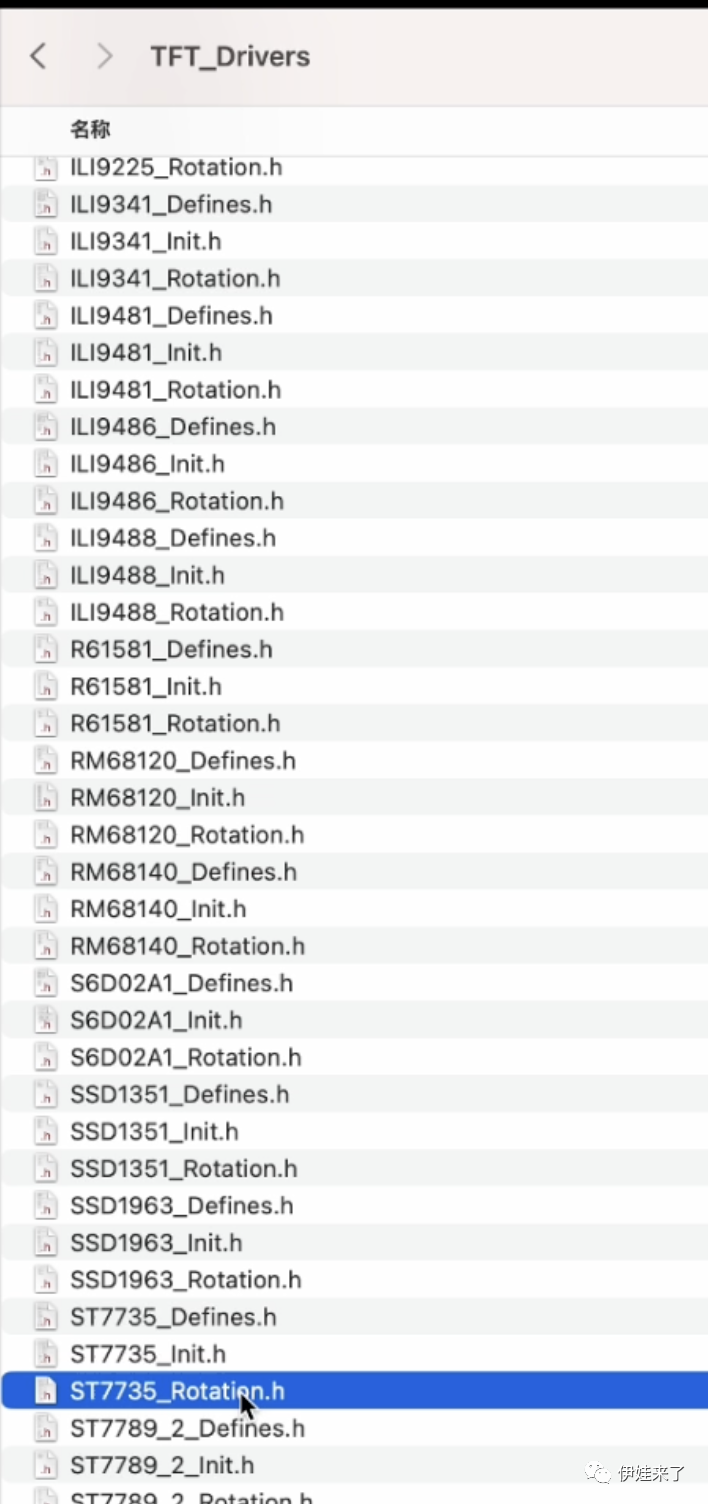

打开TFT_ESPI库的“TFT_Drivers”文件：在库中找到相应的TFT驱动设定文件。设置驱动和屏幕参数：根据你使用的TFT屏幕型号，在设定文件中设置正确的驱动和分辨率参数。注意要使用正确的显示模式和颜色格式。

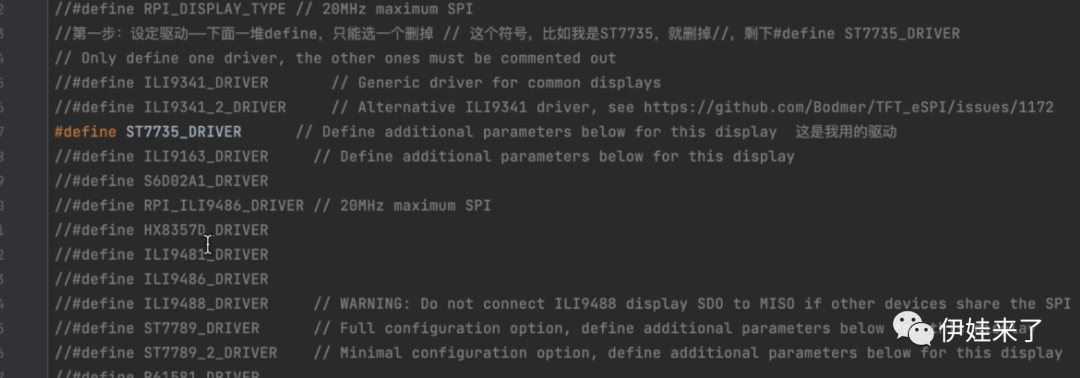

第一步，设置驱动

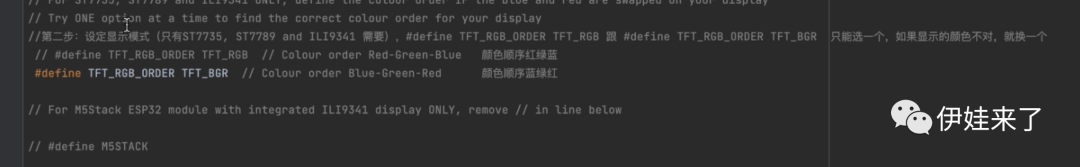

第二步，设置显示模式

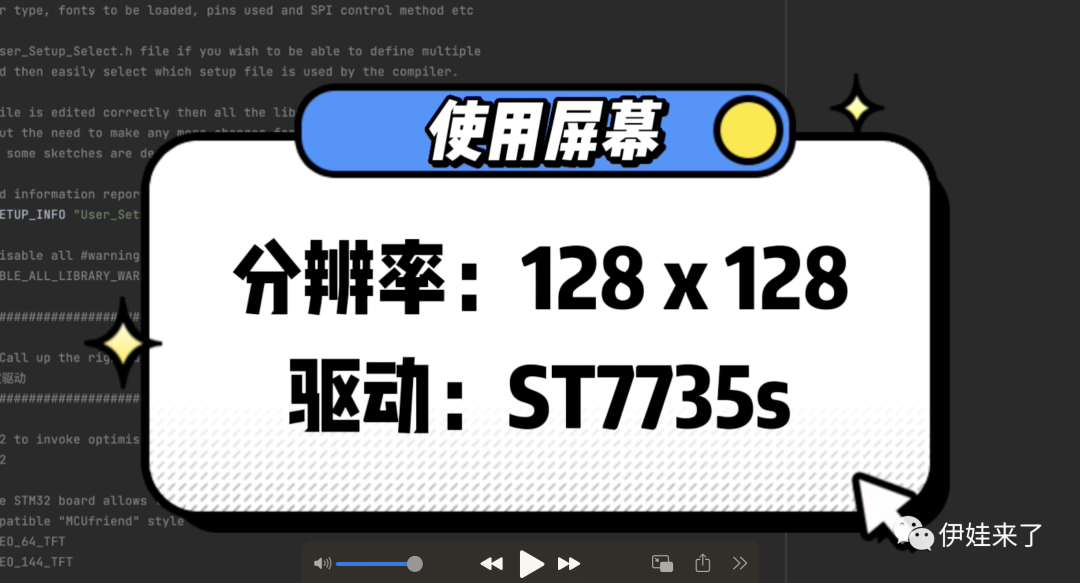

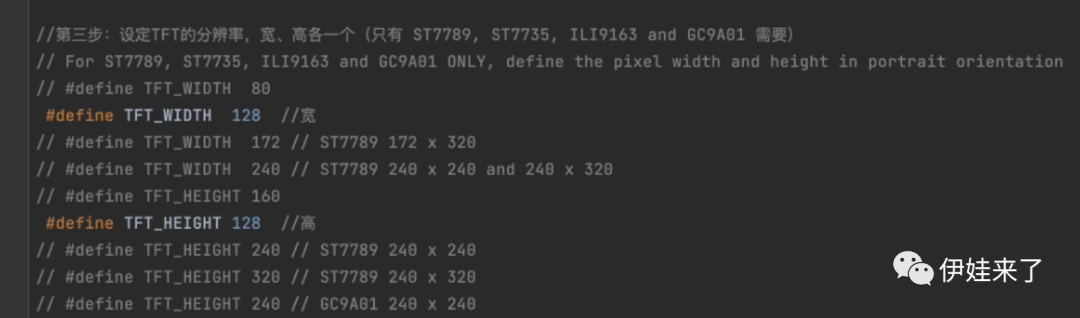

第三步，设置分辨率

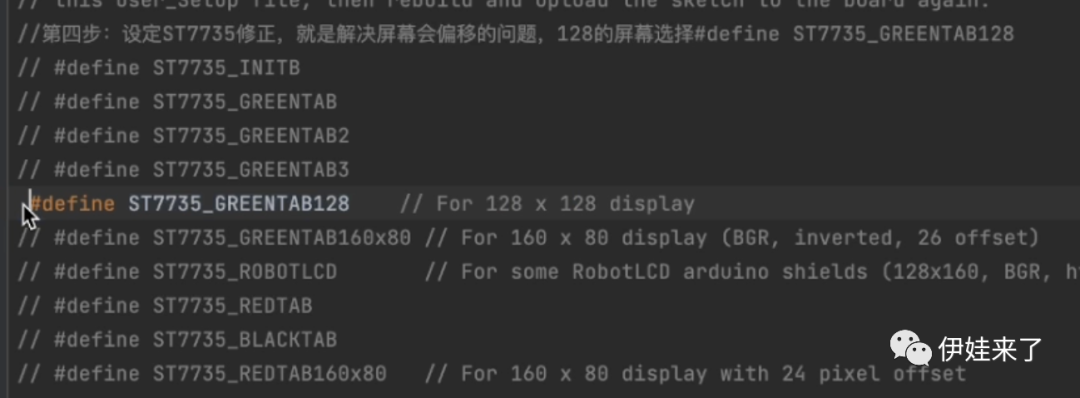

第四步，设置修正

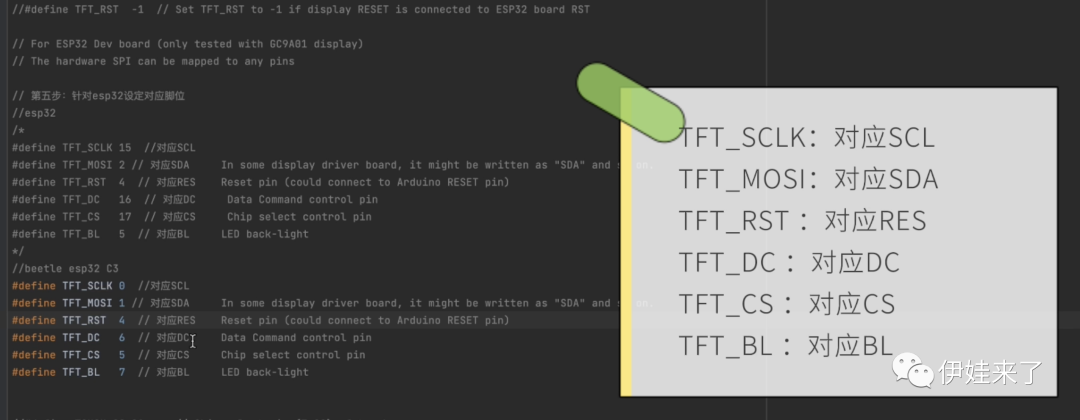

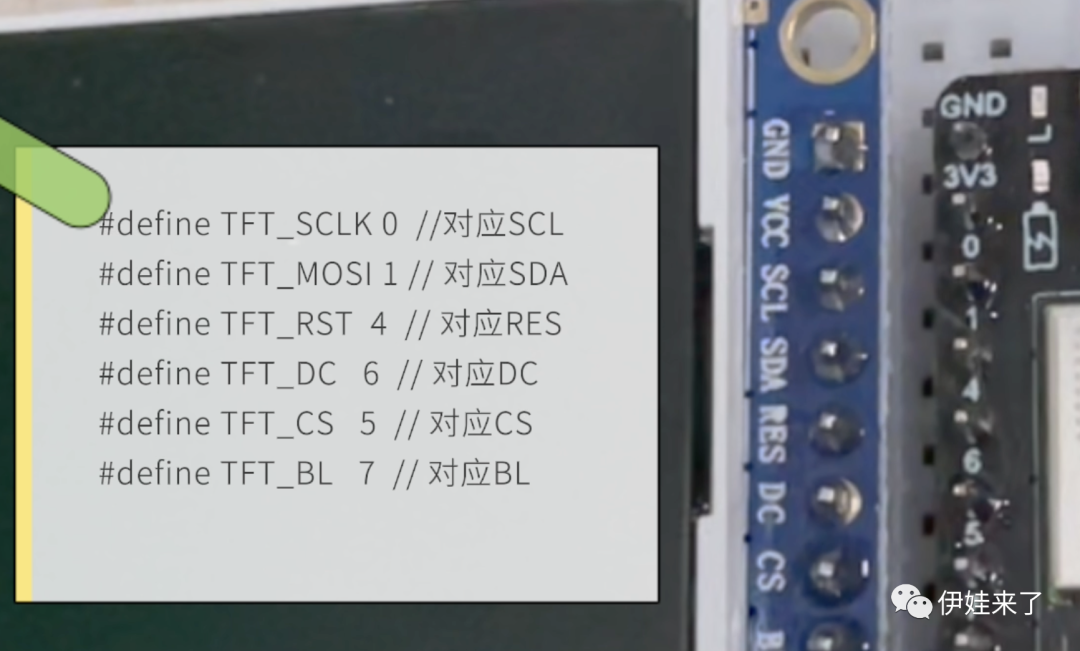

第五步，设置引脚

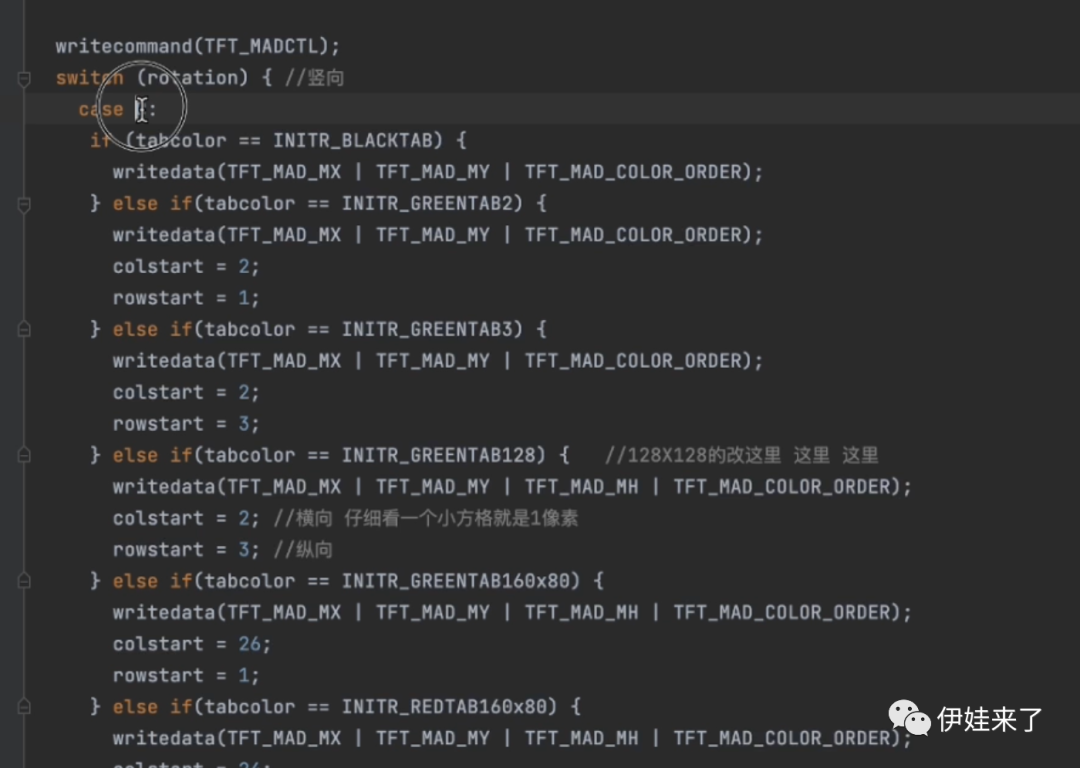

第六步，设置旋转模式与偏移像素值

上传代码

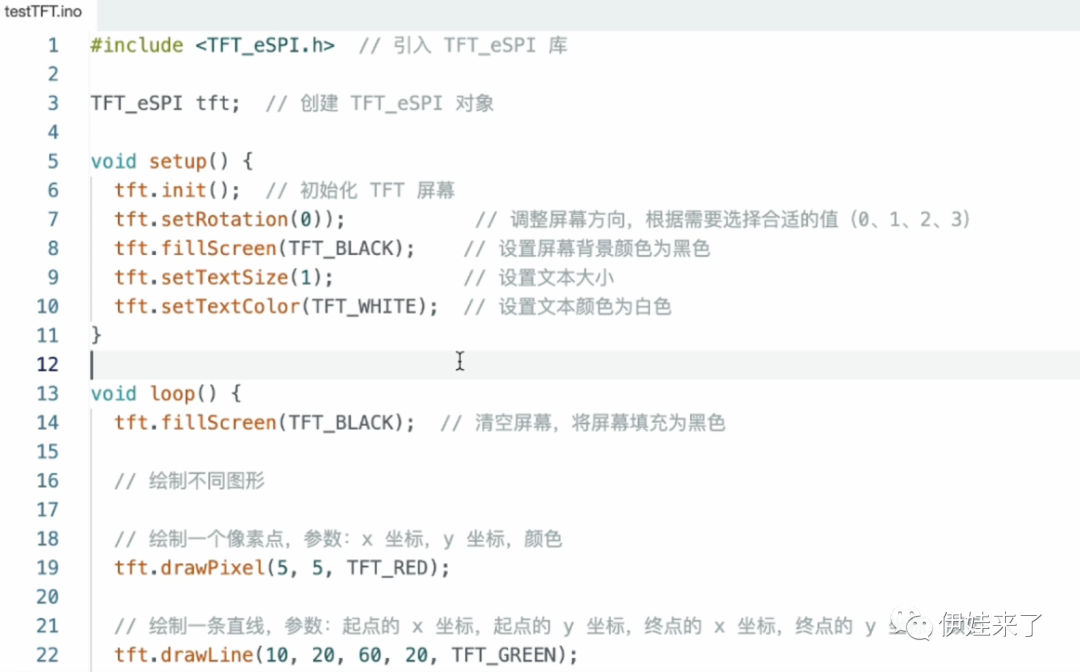

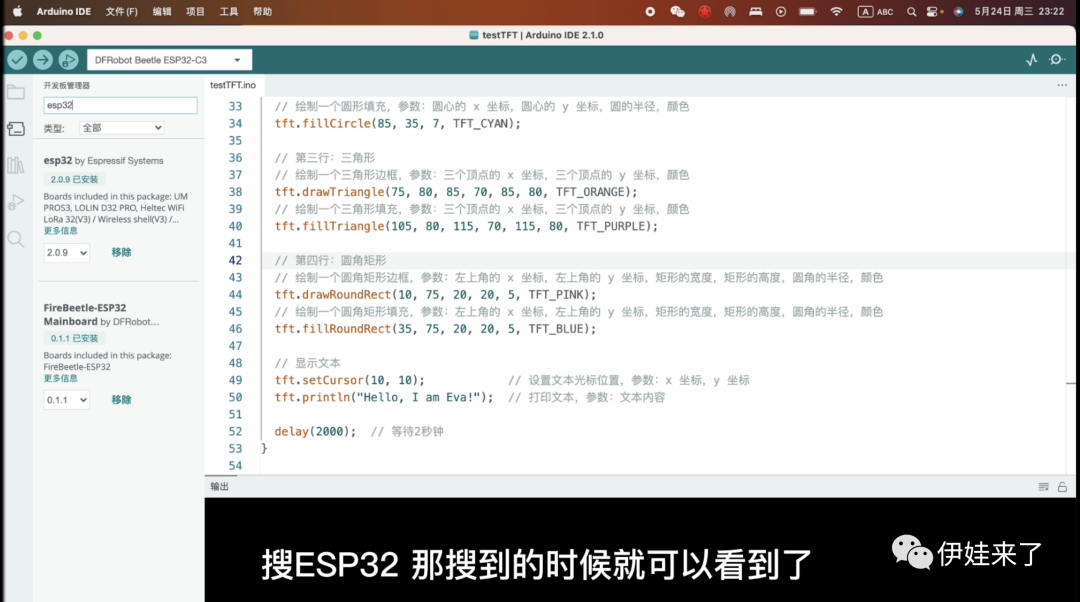

创建一个Arduino项目：在Arduino IDE中，创建一个新项目，并将修改过的TFT_ESPI库的代码复制到主程序文件中。选择正确的开发板：在Arduino IDE中，选择正确的ESP32开发板和串口端口。编译和上传代码：编译代码，并将代码上传到ESP32开发板。

调整显示效果

如果屏幕显示有问题，如花屏或颜色不正确，可以尝试在TFT drivers库中找到适合你的TFT屏幕的驱动文件。修改修正参数：打开相应的驱动文件，根据屏幕显示效果调整修正参数，如偏移量和旋转模式。
