ESP32 WROOM DevKitC v4 开发板上带有乐鑫的双核 SoC 模块 WROOM-32D 或者 WROOM-32U。该板具有工作频率为 2.4 GHz 的 高达 150 Mb/s 的速度的 Wi-Fi 连接和 BLE 蓝牙技术。ESP32 WROOM DevKitC v4 板载 MCU 的工作频率高达 240MHz。电路板的 I/O 引脚与两侧的 2.54 插针相连。用户可以通过跳线连接外围设备或将开发板固定在面包板上以构建应用程序。

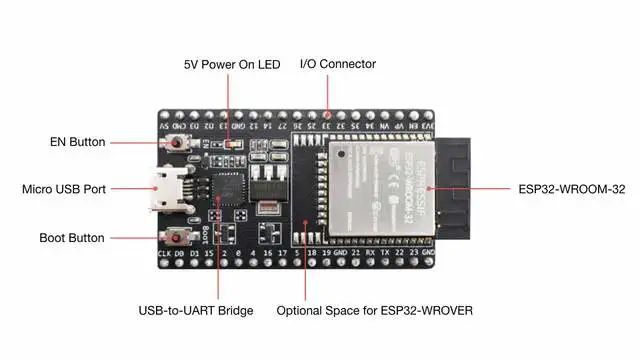

下面是ESP32 WROOM DevKitC v4 开发板的布局：

ESP32-DevKitC V4（板载 ESP32-WROOM-32）

配置 Arduino IDE 的 ESP32 开发环境

为了能够使用 Arduino IDE 开发 ESP32，您需要向 Arduino IDE 板管理器添加一个额外的源，然后安装 ESP32 板。

开发板管理器

为了在开发板管理器中加入 ESP32 开发板，我们需要先添加 ESP32 开发板附加网址。

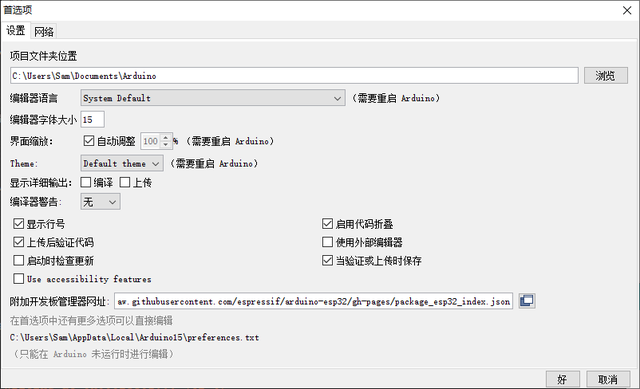

依次打开菜单-》文件-》首选项。把下面网址粘贴到 *附加开发板管理网址 中：

“https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json”

添加附加开发板管理网址

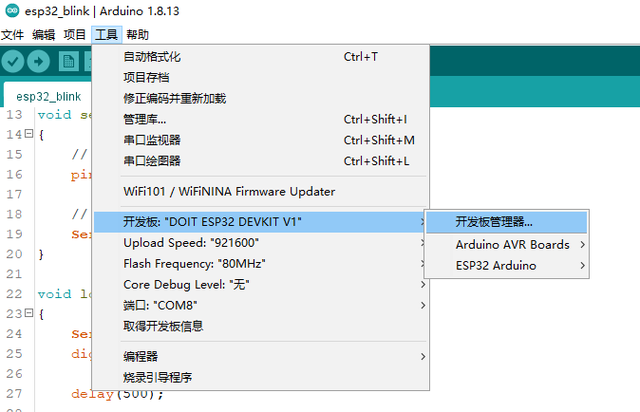

再安装 ESP32 开发板。依次打开菜单-》工具-》开发板-》开发板管理器：

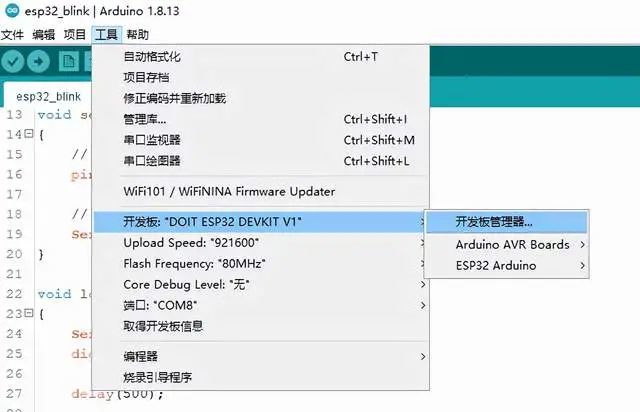

开发板管理器入口

在开发板管理器中输入 esp32 搜索出 esp32 开发板来，然后安装之：

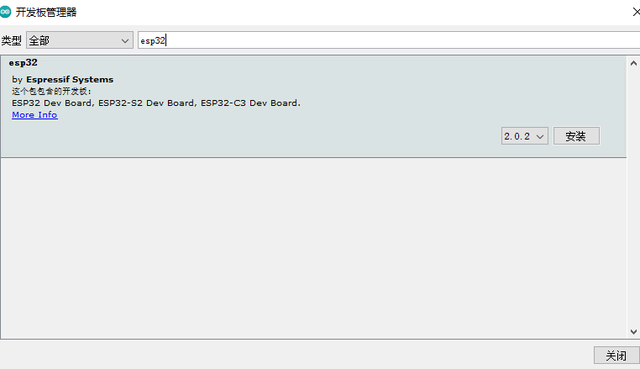

安装 ESP32 开发板

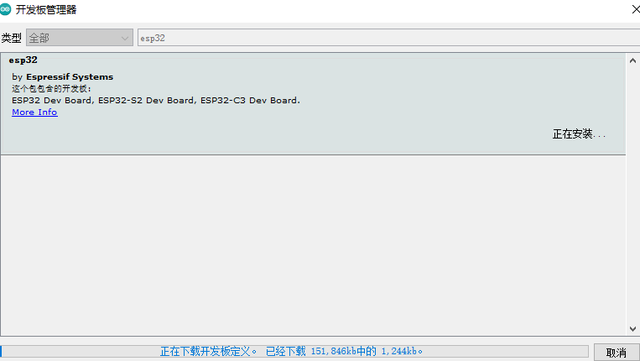

正在下载

因为下载的时候需要连接 github, 如果你等了半天也没下载下来，你可能需要翻墙。

下载完成后，别忘了在Arduino IDE 中选择 DOIT ESP32 DEVKIT V1 作为开发板：

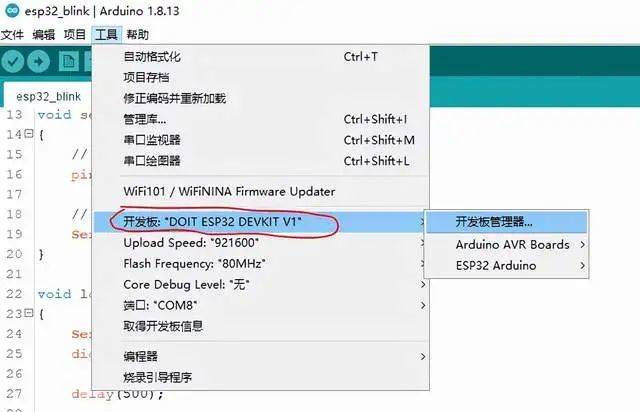

DOIT ESP32 DEVKIT V1

实验电路

如下图所示，搭建电路。请注意，ESP32 引脚由其 GPIO 名称而不是引脚号指定，因为不同的 ESP32 板将具有不同的引脚号。

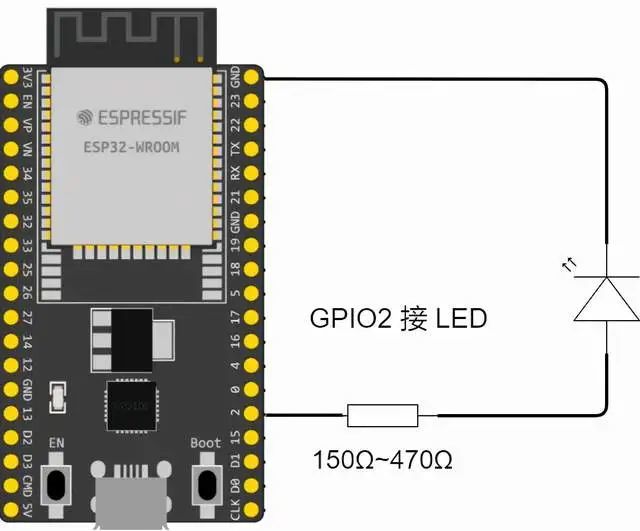

ESP32 初体验电路图

如果使用5mm或3mm直径的直插 LED，对于降压电阻，150 到 470 欧姆之间的任何值都可以正常工作。

现在我们都连接好了，是时候尝试我们的第一个程序了。

ESP32 闪灯程序

学习一门新的编程语言时，一般都是用输出 “Hello World" 作为第一个程序。

闪灯程序就是硬件领域里的 ”Hello World"。一般你学习单片机或 MCU 的第一个程序都是闪灯程序。

下面是一个 Arduino 编程环境下的闪灯程序：

烧写程序

首先要做与 Arduino 完全相同的事情——点击上传按钮（带有向右箭头的按钮）。这将启动编译器。你可能会注意到编译 ESP32 程序比编译 Arduino 草图需要更长的时间。

观看 Arduino IDE 底部的状态屏幕。编译过程完成后，它将打印“Connecting”，然后是一串点:

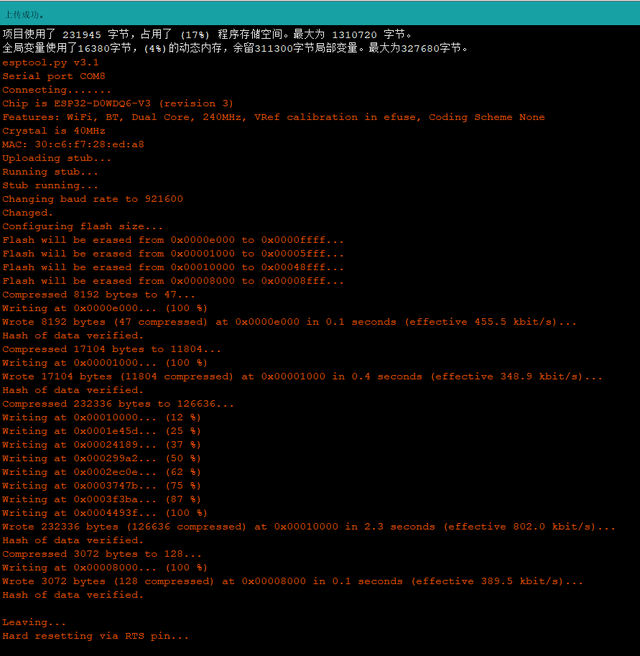

上传成功提示

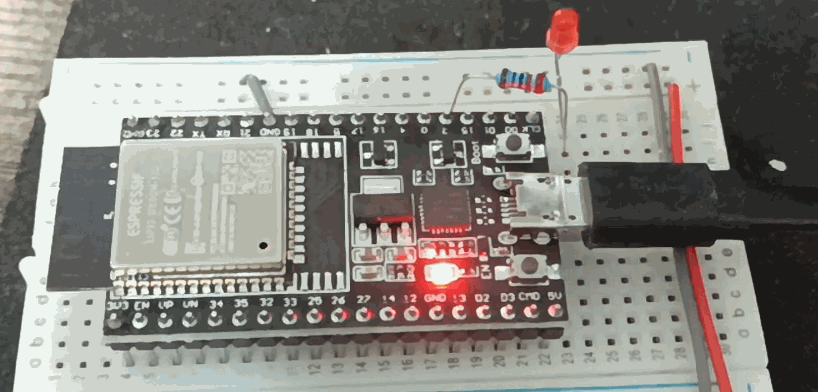

运气好的话，你会看到 LED 开始闪烁了起来。全程不需要按下开发板上的 BOOT 或者 EN 按钮。

有的开发板，需要你在看到 “Connecting...”提示后，按下 BOOT 按钮（有时标记为 IO0）并按住它，直到您看到上传进度。

上传成功后，程序会自动启动。有的开发板需要按 ENABLE 或 RESET 按钮来启动程序，我的开发板不需要此步骤。
