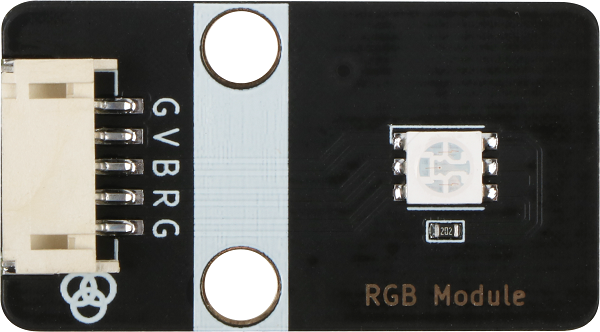

RGB三色LED

5050全彩LED，共阴极驱动，接限流电阻保护，可通过PWM调节RGB三基色混色得到不同的颜色。
乐高拼搭兼容
  1. 产品
  1. 详情
  2. 问题

5050全彩LED，共阴极驱动，接限流电阻保护，可通过PWM调节RGB三基色混色得到不同的颜色。

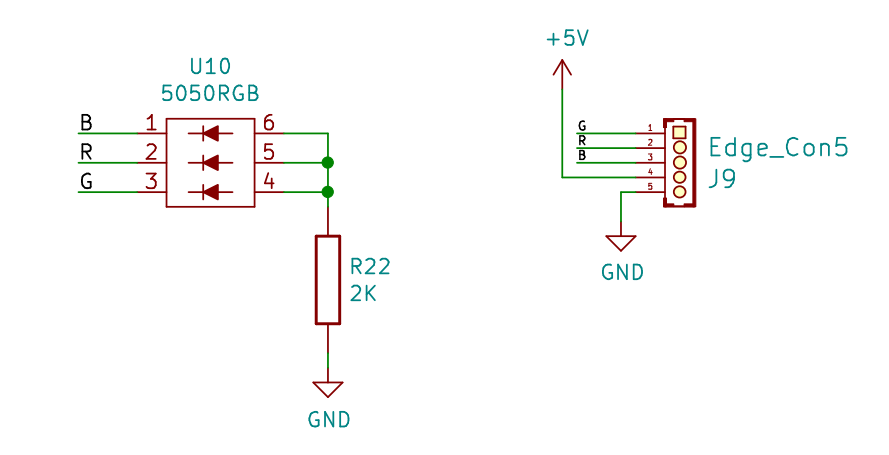

原理图

imgFile

引脚

名称 描述
V 5V电源引脚
G GND 地线
B 蓝灯引脚
R 红灯引脚
G 绿灯引脚

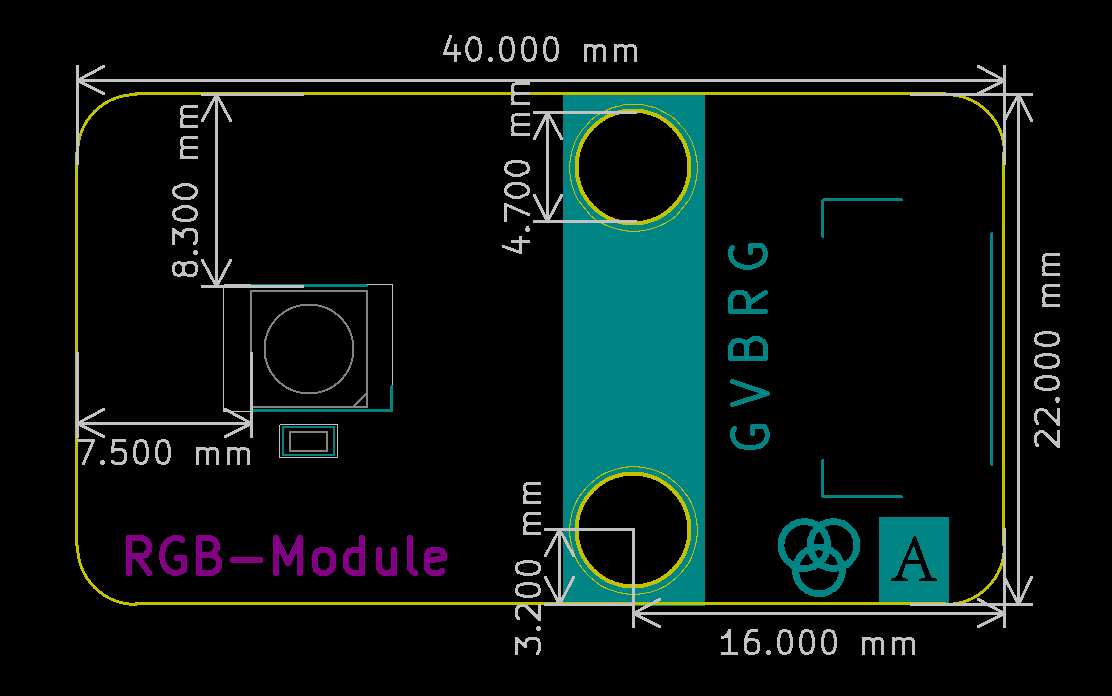

尺寸图
