Tinkercad作为一个设计程序已经有很多东西可以提供，它也可以替代Autodesk停产的“123D Circuits”服务，这是一款免费且易于使用的面包板模拟器。本篇文章将向您介绍Tinkercad Circuits电路的基础知识，与Fritzing一样，它是创客的一个很好的设计资源。

入门

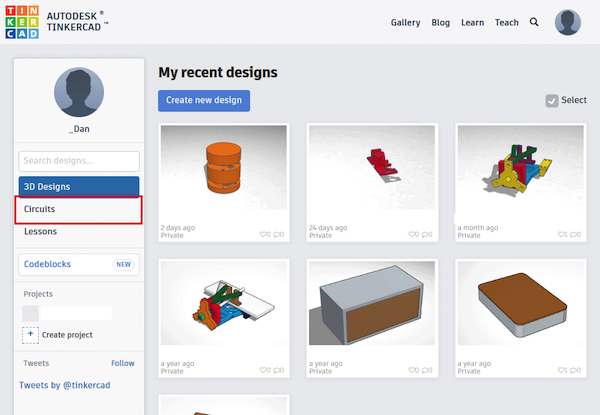

要开始使用，请访问Tinkercad的网站，然后创建一个帐户或登录现有帐户。选择屏幕左侧的“Circuits”：

登录Tinkercad后，单击左侧的“Circuits”。

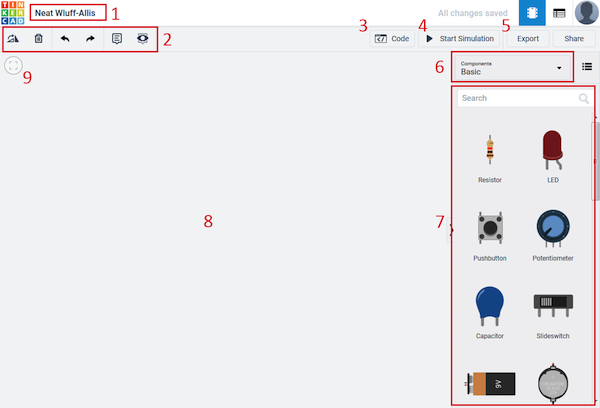

在下一页中选择“Create new Circuit”，您将看到以下界面：

Tinkercad的“Create New Circuit”主页。

为了熟悉电路设计主页，让我们回顾一下我用数字标记的区域：

1.    在此处更改设计的名称

2.    这是主工具栏。从左到右：顺时针旋转所选部件，删除所选部件，撤消和重做上一个操作，创建注释并切换其可见性。

3.    某些元件允许您更改其程序。点击这里进行操作。

4.    开始仿真

5.    将您的设计导出到Autodesk EAGLE。

6.    选择要在下面列表中显示的元件。我建议选择“All”。

7.    这些是您可以使用的元件。

8.    主要工作区。将元件拖放到此处以将其添加到您的设计中。

9.    将所有内容都放入视图中。

通过按住任何鼠标按钮并移动鼠标而不悬停零件，可以移动相机。

创建简单的电路设计

我创建了一个简单的设计，让用户生成0到6之间的伪随机数。让我们实现该设计的时钟！

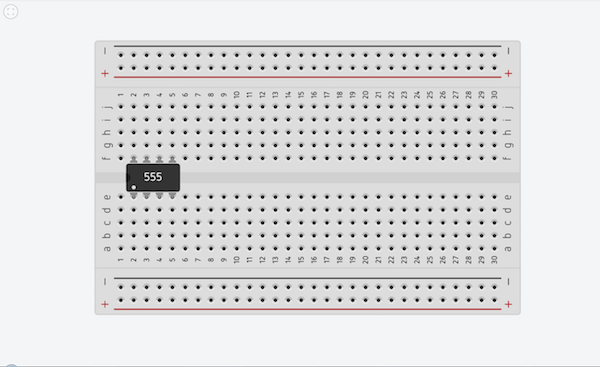

首先将面包板拖入您的设计并在其上放置555计时器IC：

首先将555定时器IC添加到您的设计中。

继续添加其他元件，包括：

●    两个1K电阻

●    一个0.01uF电容

●    一个极性电容，电容为1uF

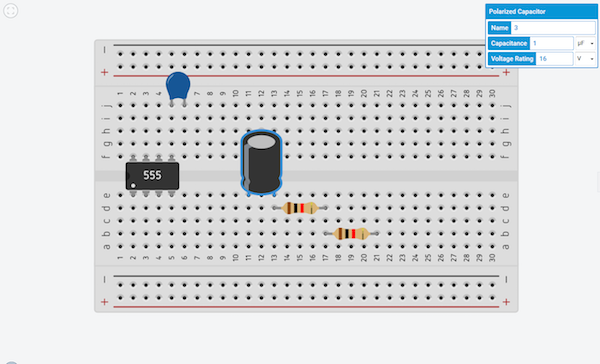

您可以在放置每个元件后或通过单击元件输入每个元件的值：

将其他组件添加到电路设计中。

**提示：您可以使用R键顺时针旋转选定的部件。

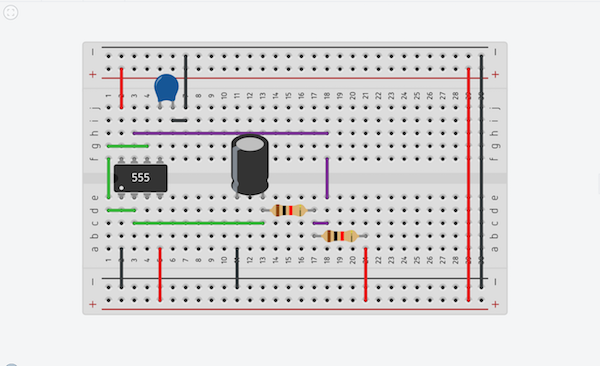

接下来可以连接元件了。单击任意位置以开始新连接。再次单击以创建端点。您可以在以后更改电线的颜色。连接元件创建一个简单的时钟：

添加元件之间的连线。

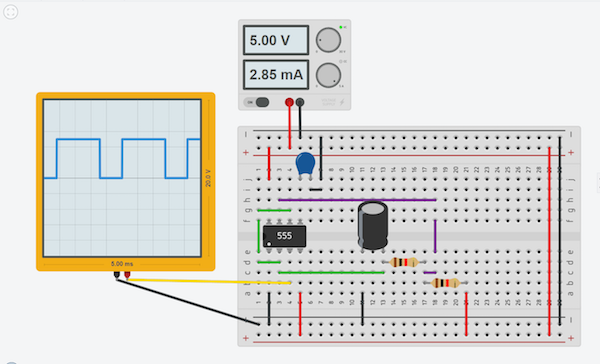

您可以添加电压源和示波器来测试电路。点击“Start simulation”检查您的设计：

添加电压源和示波器来测试电路。

您可以通过单击示波器更改它的设置。

在完成的电路上使用编程工具

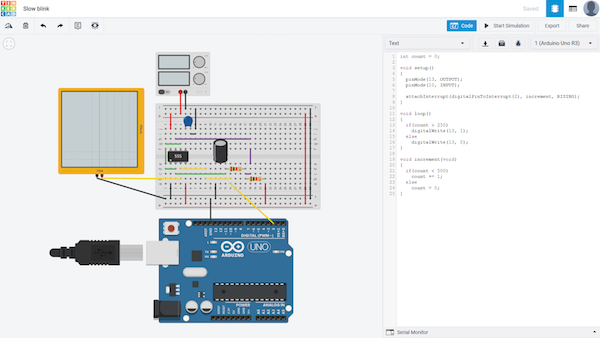

现在时钟功能正常，让我们将它连接到Arduino并编写一些代码。在您的设计中添加一个Arduino，并将定时器的引脚3连接到Arduino的两个引脚。

不要忘记将Arduino的地连接到面包板上的地。完成后，单击顶部菜单栏中的“Code”按钮：

单击“代码”按钮开始编写代码设计。

默认情况下，代码窗口将显示“块”编辑器。我只通过单击下拉列表并选择文本将其更改为文本。输入示例程序代码（如下所示）并开始仿真。 Arduino上的LED应该会缓慢闪烁。

后续步骤

完成后，您可以将工作导出到Autodesk EAGLE以创建PCB设计，或者您可以生成必要组件的列表然后构建它。要显示列表，请单击个人资料图片旁边的按钮：

点击个人资料图片旁边的图标，即可导出列表。

最后的想法

该工具非常易于使用，即使它没有大量可供选择的组件，您仍可以构建简单的设计并对其进行测试。
